Dlaczego przenoszenie obciążeń w drewnie ma kluczowe znaczenie
Drewniana konstrukcja może wyglądać masywnie i solidnie, a mimo to zawieść w najmniej spodziewanym miejscu. Przyczyną rzadko jest samo drewno; zwykle problem leży w tym, jak przenoszone są obciążenia – czyli jak siły z dachu, stropu czy ścian schodzą w dół: przez belki, słupy, złącza aż do fundamentu. Zrozumienie kilku prostych zasad pozwala inwestorowi szybko wychwycić błędy w projekcie lub wykonawstwie, a majsterkowiczowi zbudować taras, wiatę czy altanę, która nie zacznie „siadać” po pierwszej zimie.
Obciążenia to nie tylko ciężar własny drewna. To również śnieg, wiatr, ludzie na tarasie, ciężkie meble, a czasem także obciążenia zmienne, jak podmuchy wiatru czy skaczące dzieci na antresoli. Konstrukcja z drewna musi te obciążenia bezpiecznie poprowadzić, tak aby żaden element nie był przeciążony, a złącza nie zostały wyrwane lub ścięte.
Proste reguły statyki, choć opracowane przez inżynierów, da się przełożyć na praktyczny język. Dla inwestora to głównie kontrola logiki układu nośnego: czy coś ma się o co oprzeć? Czy jest zachowany ciągły szlak obciążeń w dół? Dla majsterkowicza – rozsądne rozmieszczenie słupów, belek i złącz oraz umiejętność odróżnienia elementu dekoracyjnego od konstrukcyjnego.
Podstawy statyki w drewnie dla niewtajemniczonych
Rodzaje obciążeń działających na konstrukcje drewniane
Aby świadomie przenosić obciążenia w drewnie, trzeba najpierw nazwać typy sił, które działają na konstrukcję. W praktyce domowej najczęściej mamy do czynienia z kilkoma podstawowymi rodzajami:
- Obciążenie stałe (ciężar własny) – masa drewna, pokrycia dachowego, warstw poszycia, wełny, płyt OSB, g-k. Działa cały czas, w miarę równomiernie.
- Obciążenie zmienne – ludzie, meble, śnieg, wiatr. Może się pojawiać i znikać, działać statycznie lub dynamicznie (np. skakanie, poruszanie się).
- Obciążenie wyjątkowe – np. uderzenie pojazdu w słup wiaty, skażenie ogniem, silne wichury przekraczające normy. Projektant uwzględnia je w obliczeniach, ale inwestor zwykle skupia się na normalnych warunkach użytkowania.
Te obciążenia przekładają się na konkretne stany pracy elementu drewnianego. W praktyce oznacza to, że belka lub słup może być rozciągany, ściskany, zginany, ścinany czy skręcany. Dobrze zaprojektowana konstrukcja drewniana tak prowadzi obciążenia, aby każdy element pracował głównie w tym kierunku, w którym drewno zachowuje się najlepiej.
Podstawowe rodzaje pracy elementów z drewna
Drewno ma różne wytrzymałości w zależności od kierunku działania sił i ułożenia włókien. Najczęściej spotykane schematy pracy elementów to:
- Ściskanie wzdłuż włókien – typowa praca słupa. Drewno radzi sobie z tym dobrze, o ile element nie jest wiotki i prawidłowo podparty. Zbyt smukły słup może się wyboczyć, mimo że teoretycznie wytrzymałby naprężenie ściskające.
- Rozciąganie wzdłuż włókien – praca elementów rozciąganych (np. ściągi, wiązary w części dolnej). Drewno jest w tym kierunku dość wytrzymałe, o ile nie ma dużych uszkodzeń i sęków.
- Zginanie – typowa praca belki stropowej lub dachowej. Górne włókna są ściskane, dolne rozciągane. Kluczowa jest wysokość belki oraz odpowiedni rozstaw podpór.
- Ścinanie – istotne przy podporach belek (np. nad słupem) i w złączach. To rodzaj „przecięcia” drewna, gdy jedna jego część chce zsunąć się względem drugiej.
- Skręcanie – mniej pożądany stan, typowy przy belkach obciążonych niesymetrycznie lub źle podpartych. Drewno nie lubi skręcania; staranny układ konstrukcji ma go unikać.
Większość konstrukcji z drewna można rozumieć jako kombinację elementów ściskanych (słupy) i zginanych (belki), spiętych usztywnieniami (stężenia, zastrzały, tarcze z płyt). Dla inwestora to już spora mapa: wystarczy prześledzić, czy każdy fragment dachu czy stropu ma konkretną drogę przekazywania obciążeń aż do fundamentu.
Pojęcie ciągłości ścieżki obciążeń
Największym wrogiem trwałej konstrukcji drewnianej jest przerwanie ciągłości drogi obciążenia. Jeśli obciążona belka nie ma solidnej podpory, obciążenie „szuka” innej ścieżki: zniszczy słabsze złącze, wygnie belki, spowoduje pęknięcia i ugięcia.
W praktyce oznacza to, że każdy element nośny musi być konsekwentnie podparty kolejnym elementem nośnym, aż do fundamentu. Obciążenie dachu nie może „wisiać” nad ścianką działową z płyt g-k; musi trafić w ścianę nośną lub słup oparty na stopie fundamentowej albo podciągu.
Dla majsterkowicza zasada jest prosta: gdy kładziesz belkę, krokiew czy legar, zadaj sobie pytanie – na czym dokładnie ona się opiera i co to dalej podpiera? Jeśli po drodze gdzieś pojawia się tylko cienka deska, pustak bez wypełnienia, cienka ścianka działowa lub „przykręcony kątownik do niczego konkretnego” – ciągłość ścieżki obciążenia jest przerwana.
Kierunki pracy drewna i ich wpływ na przenoszenie obciążeń
Anizotropia drewna – różna wytrzymałość w różnych kierunkach
Drewno to materiał anizotropowy. Oznacza to, że ma zupełnie inne właściwości wzdłuż włókien niż w poprzek. Dla inwestora kluczowe jest rozróżnienie trzech podstawowych kierunków pracy:
- Wzdłuż włókien – najsilniejszy kierunek. Rozciąganie i ściskanie w tym kierunku są dobrze znoszone.
- W poprzek włókien (promieniowo, stycznie) – słabsze kierunki. Ściskanie prostopadłe do włókien łatwiej zgniata drewno, rozciąganie prostopadłe sprzyja rozwarstwianiu i pęknięciom.
- Po przekątnej – kombinacja, często spotykana przy źle dociętych złączach ukośnych, gdzie siły działają częściowo w poprzek włókien.
Większość dobrych zasad konstrukcji drewnianych sprowadza się do tego, by wykorzystać moc drewna wzdłuż włókien i unikać obciążeń w poprzek, szczególnie w złączach i przy podporach punktowych.
Ściskanie i zginanie wzdłuż włókien – jak drewno „lubi” pracować
Słupy, krokwie i belki są układane tak, by siły działały głównie wzdłuż włókien. Przykładowo:
- Belka stropowa – pracuje na zginanie. Górna część przekroju jest ściskana, dolna rozciągana, obie strefy wzdłuż włókien. Podstawowa zasada: wysokość belki jest znacznie ważniejsza niż jej szerokość dla wytrzymałości na zginanie.
- Słup tarasu – przenosi obciążenie dachu lub podestu przez ściskanie wzdłuż włókien. Słup nie może być zbyt smukły; im jest cieńszy i dłuższy, tym łatwiej się wyboczy.
W praktyce oznacza to, że przy doborze przekrojów i rozstawów elementów warto myśleć w kategoriach: wysoka, smukła belka zamiast niskiej, bardzo szerokiej. W drewnie wysokość przekroju działa „na naszą korzyść”, bo zwiększa sztywność na zginanie znacznie mocniej niż sama szerokość.
Ściskanie i rozciąganie w poprzek włókien – strefy szczególnej ostrożności
Najbardziej newralgiczne miejsca w drewnianej konstrukcji to te, w których obciążenia działają prostopadle do włókien. Przykłady:
- Podpora punktowa na krawędzi belki (np. słup stojący na krawędzi, bez podkładki) – dochodzi do zgniatania włókien w poprzek, powstają odkształcenia i „wżery”.
- Wkręt wyrywany prostopadle do włókien – drewno znacznie słabiej trzyma w tym kierunku, co sprzyja wyrywaniu złącz.
- Gwoździe wbijane blisko krawędzi deski, obciążane „wyrywaniem” – prowadzą do rozwarstwienia i pęknięć.
Dlatego w dobrych detalach konstrukcyjnych:
- pod słupami stosuje się podkładki poszerzające powierzchnię podparcia,
- wkręty i gwoździe układa się tak, aby obciążenia głównie ściskały złącze, a nie je wyrywały,
- w miejscach znacznych nacisków stosuje się stalowe podkładki lub przekładki zwiększające rozłożenie sił.
Ściskanie w poprzek włókien jest jedną z częstszych przyczyn „osiadania” belek na słupach, wgnieceń w legarach pod punktowymi podporami czy luzowania się połączeń.
Rola belek, słupów i zastrzałów w przenoszeniu obciążeń

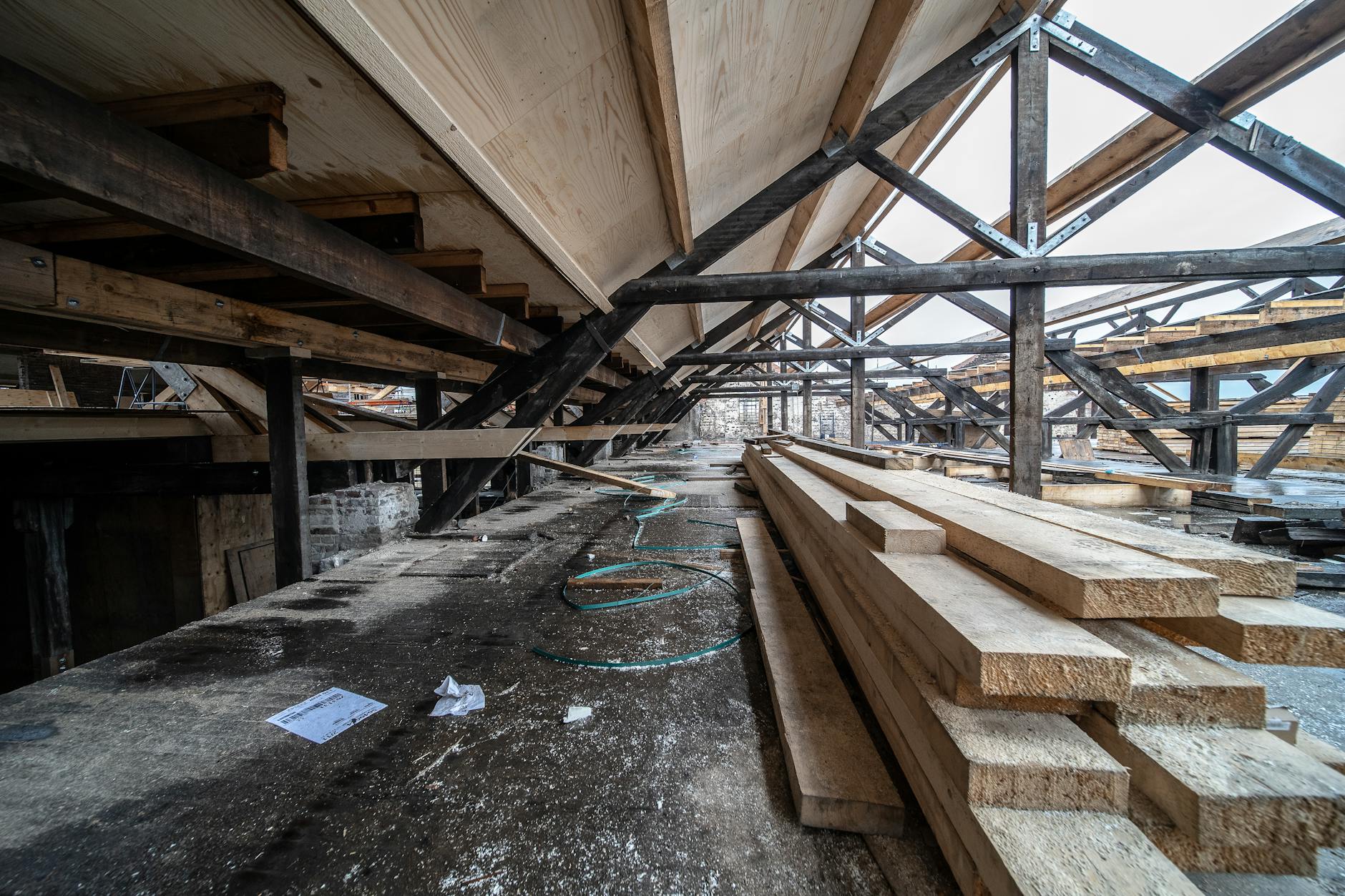

Belki – kręgosłup stropów i dachów
Belka w drewnie to każdy element przenoszący obciążenia głównie poprzez zginanie. Typowe przykłady to:
- belki stropowe w domu szkieletowym,
- legary tarasu,
- podciągi nad dużymi otworami w ścianach (np. nad oknami tarasowymi),
- krokwie dachowe.
O tym, jak belka przenosi obciążenia, decyduje przede wszystkim rozstaw podpór oraz schemat podparcia. Dwa skrajne, często spotykane przypadki to:
- Belka swobodnie podparta na dwóch końcach – klasyczny przypadek stropu lub krokwi. Największy moment zginający pojawia się w środku rozpiętości, a reakcje podporowe na końcach. Ugięcia są największe w środku.
- Belka ciągła na kilku podporach – np. ciąg legarów opartych pośrednio na podporach pośrednich. Obciążenia rozkładają się na więcej podpór, zmniejszając maksymalne momenty i ugięcia, ale rośnie wrażliwość na nierównomierne osiadanie podpór.
W konstrukcjach drewnianych, budowanych przez majsterkowiczów, dominują belki swobodnie podparte. Kluczowe decyzje dotyczą wtedy: rozstawu, przekroju i sposobu kotwienia belek do ścian lub słupów oraz wykonania ich oparcia.
Słupy – filary, które nie mogą „pływać”
Słup to element przenoszący obciążenie przede wszystkim poprzez ściskanie wzdłuż włókien. Spotykany jest jako:
- podpora dachu wiaty lub altany,
- podparcie podciągu w salonie otwartym na dwie kondygnacje,
- filar konstrukcyjny w zabudowie tarasu.
Aby słup prawidłowo przenosił obciążenia, musi mieć:
- pewne oparcie dolne – najlepiej na osobnej stopie fundamentowej, stopce stalowej z kotwieniem chemicznym lub kotwie wlanej w beton,
- prawidłowe połączenie górne – z podciągiem, oczepem ściany lub belką, z zachowaniem ciągłości drogi obciążeń.
„Pływający” słup, postawiony tylko na płycie tarasowej bez zakotwienia, łatwo przechyla się pod wpływem sił poziomych (wiatr, ruchy gruntu, obciążenia niesymetryczne). Nawet jeśli pionowo dźwiga obciążenie, brak mu stateczności bocznej. Dlatego dobre przenoszenie obciążeń wymaga nie tylko wytrzymałości słupa, ale i jego sztywnego powiązania z podłożem i resztą konstrukcji.
Zastrzały i stężenia – niewidoczni bohaterowie sztywności
Bez zastrzałów i stężeń nawet bardzo grube słupy i belki nie zapewnią stabilności. Konstrukcja może być teoretycznie wytrzymała na obciążenia pionowe, a jednocześnie „rozjeżdżać się” pod działaniem sił poziomych.
Podstawowe elementy usztywniające w drewnie to:
- Zastrzały ukośne – deski lub belki łączące słup z belką, najczęściej pod kątem około 45°. Przejmują siły poziome poprzez ściskanie/rozciąganie wzdłuż włókien.
- Stężenia krzyżowe z desek lub płaskowników stalowych – dwa ukośne elementy tworzące „X” w polu między słupami. Jeden pracuje na ściskanie, drugi na rozciąganie, w zależności od kierunku działania wiatru lub przemieszczenia.
- Pasy stężające z taśmy stalowej – cienkie, perforowane taśmy montowane po przekątnej w płaszczyźnie ściany, dachu lub stropu. Przejmują siły głównie na rozciąganie, wymagają solidnego zakotwienia w narożach.
- Stężenia płytowe – płyty OSB, MFP, sklejka konstrukcyjna lub deski poszyciowe ułożone „na mijankę”. Mocowane gęsto gwoździami lub wkrętami tworzą tarczę, która usztywnia całą ramę.
- wiatr działający na ścianę przenosi się przez poszycie lub zastrzały na słupy,
- słupy przekazują tę siłę na fundamenty i zakotwienia,
- po drodze nie może być „luźnych” połączeń, które pracują jak zawiasy.
- Zbyt mały kąt zastrzału – element niemal równoległy do belki lub słupa ma niewielką skuteczność. Najlepiej celować w okolice 35–55° względem poziomu.
- Brak zakotwienia końców – taśma lub deska przykręcona dwoma wkrętami do słupa nie przeniesie dużych sił. Potrzebna jest odpowiednia liczba łączników i ich właściwe rozłożenie.
- Stężenie tylko w jednym kierunku – taras lub wiata usztywnione tylko „wzdłuż” łatwo ulegają przesunięciu „w poprzek”. Stężenia muszą występować w obu głównych kierunkach.
- Stężenie nieciągłe – np. taśma kończąca się na belce pośredniej, która nie jest pewnie związana z resztą. Ścieżka obciążenia musi być ciągła do fundamentu.
- Gwoździ pierścieniowych lub skrętnych – świetne do poszycia, zastrzałów z desek i typowych połączeń ciesielskich. Dobrze pracują na ścinanie i wyrywanie, zwłaszcza wbijane pod lekkim skosem lub „na krzyż”.
- Wkrętów konstrukcyjnych – do belek, słupów, elementów o dużych grubościach. Dają wysoką nośność na wyrywanie i dobrze „spinają” kilka desek w jedną belkę zespoloną.
- Śrub z nakrętką i podkładkami – do połączeń mocno obciążonych lub tam, gdzie drewno może pracować (kurczenie, pęcznienie). Podkładki rozkładają nacisk na większą powierzchnię.
- Łączniki umieszczaj w odpowiedniej odległości od krawędzi – zbyt blisko sprzyjają pęknięciom i rozszczepieniu.
- Stosuj rozstaw – gwoździe lub wkręty w jednej linii, „jeden za drugim”, osłabiają przekrój deski. Lepiej lekko je rozsunąć i ułożyć w dwóch rzędach.
- Jeśli połączenie ma przenosić skokowo duże siły, używaj różnych długości łączników – część krótszych, część dłuższych, wkręcanych pod lekkim kątem.
- Gdy elementy mają się „zaciskać” (np. blacha ciesielska), dokręć wkręty/śruby tak, aby docisnąć warstwy drewna do siebie, nie pozostawiając szczelin.
- Kątowniki – służą do łączenia belek ze słupami, belek ze ścianą czy słupów z fundamentem. Działają głównie na ścinanie i wyrywanie wkrętów, więc muszą być odpowiednio zagęszczone.
- Wieszaki belek – przenoszą obciążenia belek opierających się bocznie na innych elementach. Kluczowa jest tu liczba i rodzaj łączników użytych w żebrach wieszaka oraz w części przytwierdzonej do podpory.
- Płytki perforowane – uniwersalne elementy do wzmacniania naroży, złączy na „styk” i połączeń wzmocnionych.
- stóp betonowych pod słupami,
- wieńca lub ławy fundamentowej pod ścianami,
- płyty betonowej (rzadziej zalecane jako jedyne podparcie słupa),
- konstrukcji stalowych (np. wsporników zakotwionych w ścianie budynku).
- unoszą drewno nad poziom betonu, zapewniając szczelinę wentylacyjną,
- rozszerzają powierzchnię podparcia, ograniczając zgniatanie drewna w poprzek włókien,
- umożliwiają zakotwienie w betonie za pomocą kotew mechanicznych lub chemicznych.
- zwiększa się miejscowy nacisk prostopadły do włókien i ryzyko zgniatania drewna,
- rośnie wrażliwość na lokalne uszkodzenia (pęknięcia, wyszczerbienia krawędzi),
- łatwiej o „wysunięcie” belki przy pracy konstrukcji.
- Człowiek stojący na tarasie obciąża deski poszycia.
- Deski przenoszą obciążenie na legary, do których są przykręcone.
- Legary przekazują obciążenia na belki główne lub od razu na słupy, w zależności od układu.
- Słupy ściskają drewno wzdłuż włókien i oddają obciążenia do stóp stalowych oraz dalej do stóp betonowych.
- Stopy przenoszą obciążenia na grunt, przez jego nośność i zagęszczenie.
- Śnieg i wiatr obciążają pokrycie dachu wiaty oraz łaty.
- Łaty przekazują ciężar na krokwie.
- Jedne końce krokwi opierają się na belce przyściennej przykręconej do wieńca lub ściany nośnej domu, drugie na podciągu podpartym słupami.
- Słupy z kolei przenoszą obciążenia na stopy fundamentowe, a belka przyścienna – na ścianę domu i jej fundamenty.
- Wybierz dowolny punkt obciążenia – np. środek dachu, miejsce stanięcia człowieka na podłodze.
- Od wybranego punktu obciążenia poprowadź w myślach (lub na kartce) strzałkę siły do najbliższego elementu konstrukcyjnego: deski, legara, krokwi, słupa.
- Dalej prześledź, jak ten element jest połączony z następnymi: czy ma oparcie na murze, czy wisi na wieszaku, czy łączy się z inną belką przez blachę ciesielską.
- W każdym takim punkcie zadaj sobie pytanie: co by się stało, gdyby tego elementu nie było? Czy obciążenie znalazłoby inną drogę, czy konstrukcja straciłaby oparcie?
- Kontynuuj rysowanie strzałek, aż dojdziesz do gruntu – fundamentu, płyty, ściany nośnej. W tym miejscu ścieżka obciążenia się kończy.
- Element kończący się tuż przed podporą – belka „prawie” dochodząca do słupa, oparta tylko kawałkiem przekroju lub nawet na wkrętach wystających z boku.
- Słup bez stopy, postawiony bezpośrednio na gruncie, kostce brukowej albo na cienkiej desce ułożonej na betonie.
- Brak stężeń – wysoka i „smukła” konstrukcja (np. wiata, pergola) z samymi słupami i belkami pod kątem prostym, bez żadnych zastrzałów czy usztywnień w płaszczyznach.
- Łączniki montażowe zamiast konstrukcyjnych – cienkie kątowniki meblowe, wkręty do płyt g-k, wkręty bez oznaczeń w miejscach, gdzie mają przenosić duże siły.
- Przypadkowo rozmieszczone wkręty – gęsto w jednym rogu, pojedynczo w pozostałych; część otworów w blachach pozostawiona pusta bez sensownego uzasadnienia.
- Oparcie na pustakach drążonych bez podlania zaprawą – belka leży na krawędzi cienkiej ścianki pustaka, a puste otwory są tuż pod strefą nacisku.
- Dodanie podparcia pośredniego – nowy słup pod długą belką, dodatkowa belka poprzeczna pod tarasem, która skraca rozpiętość legarów.
- Wymiana lub dołożenie blach ciesielskich – grubsze kątowniki, pełne przykręcenie wkrętami konstrukcyjnymi w każdym wymaganym otworze.
- Podlanie strefy podparcia betonem lub zaprawą tam, gdzie belka opiera się na pustakach drążonych lub nierównym murze.
- Dodanie zastrzałów między słupami i belkami, tworzących trójkąty usztywniające wiaty, pergole czy tarasy na wysokich słupach.
- Zastosowanie stóp regulowanych pod słupami, jeśli dotychczas słupy stykały się z wilgotnym betonem lub wisiały „na wkrętach” bez oparcia.
- słup dociśnięty z góry przez belkę i stojący na stalowej stopie ma bardzo dużą nośność,
- belka wsparta końcem na murze lub podciągu ściska się wzdłuż włókien, przekazując obciążenie na podporę.
- górne włókna belki są ściskane,
- dolne włókna są rozciągane,
- w środku wysokości belki powstają naprężenia ścinające.
- belka wisi na kilku wkrętach, zamiast opierać się na podporze,
- słup jest „przywieszony” do ściany jednym kątownikiem bez oparcia od spodu,
- krokwie są tylko przykręcone do murłaty, ale bez docisku lub kleszczy przejmujących siły rozporowe.
- zaznacz główne belki, słupy, podpory,
- strzałkami pokaż główne kierunki przepływu obciążenia (od dachu/podłogi do gruntu),
- oznacz newralgiczne węzły: łączenie słup–belka, belka–mur, krokiew–murłata,
- przy każdym węźle zapisz, jakiego typu połączenia chcesz użyć (kątownik, wieszak, wrąb, śruba).
- dla długich belek większa wysokość przekroju daje dużo większą sztywność niż zwiększanie samej szerokości,
- w tarasach czy wiatach częściej brakuje odpowiedniej liczby podpór niż samej wytrzymałości drewna,
- lepiej zastosować gęstszy rozstaw legarów pod poszyciem niż liczyć, że pojedyncza, mocno obciążona deska „da radę”.
- tarasy zaczynają mieć kałuże w niespodziewanych miejscach, bo jedna belka ugięła się bardziej niż sąsiednie,
- dachy lekkich wiat „siadają” w jednym narożniku z powodu słabszej stopy fundamentowej,
- połączenia na wkrętach luzują się, gdy drewno wysycha i kurczy, a obciążenie przestaje rozkładać się równomiernie.
- stopy słupów przy gruncie, w strefie zalegania śniegu i wody,
- blachy ciesielskie w miejscach zbierania się kondensatu,
- drewno przykryte „na sztywno” okładziną, bez wentylacji i możliwości wysychania.
- krokwie przekazują ciężar i siły od wiatru na murłatę lub oczep górny,
- oczep rozkłada obciążenie na słupki ścienne,
- słupki ściskają drewno wzdłuż włókien i przenoszą siły na podwalinę lub belkę dolną,
- ta z kolei opiera się na fundamencie, wieńcu lub płycie.
- ciągłość słupków od góry do dołu (bez niepotrzebnych trójkątnych „kombinacji”),
- rzetelne połączenie słupków z oczepami – najlepiej przez blachy lub zakładki z pełnym przybiciem,
- sztywność płyt poszycia (OSB, MFP, sklejka) przytwierdzonych w odpowiednim rozstawie łączników.
- Bezpieczna konstrukcja drewniana zależy głównie od prawidłowego prowadzenia obciążeń od dachu i stropów aż do fundamentu, a nie tylko od „grubości” drewna.
- Na konstrukcję działają różne typy obciążeń – stałe, zmienne i wyjątkowe – dlatego elementy muszą być zaprojektowane na różne scenariusze użytkowania (śnieg, wiatr, ludzie, uderzenia).
- Każdy element drewniany może pracować w ściskaniu, rozciąganiu, zginaniu, ścinaniu lub skręcaniu; dobra konstrukcja sprawia, że drewno pracuje głównie w najkorzystniejszych dla siebie kierunkach.
- Kluczowe jest zachowanie ciągłej ścieżki obciążeń: każda belka, krokiew czy słup musi mieć realne, nośne oparcie w kolejnym elemencie aż do fundamentu, a nie w cienkich ściankach czy przypadkowych deskach.
- Drewno jest anizotropowe – zdecydowanie najmocniejsze wzdłuż włókien, a znacznie słabsze w poprzek – dlatego sposób ułożenia elementów i kierunek działania sił ma ogromne znaczenie dla trwałości konstrukcji.
- Smukłe, źle podparte słupy i belki narażone są na wyboczenie, nadmierne ugięcia i skręcanie, nawet jeśli „na papierze” wytrzymują naprężenia – liczy się nie tylko przekrój, ale też sztywność i podparcia.
- Inwestor i majsterkowicz mogą skutecznie kontrolować konstrukcję, zadając proste pytania: „na czym to się opiera?”, „co przenosi ciężar dalej?” oraz odróżniając elementy dekoracyjne od rzeczywiście nośnych.
Rodzaje stężeń i ich praktyczne zastosowanie
Ukośne deski to tylko jeden z typów stężeń. W praktyce spotyka się kilka rozwiązań, które często można łączyć:
W małych konstrukcjach (wiata, altana, taras) często wystarczy kilka dobrze ustawionych zastrzałów ukośnych. W budynkach mieszkalnych w szkielecie drewnianym dominują stężenia płytowe oraz taśmy stalowe w dachu i stropie.
Jak działa stężenie w praktyce
Stężenie przejmuje siły poziome i skośne, które próbują „przesunąć” konstrukcję równolegle do jej płaszczyzny. Bez stężeń rama słup–belka zachowuje się jak prostokąt z przegubami w narożach – łatwo zamienia się w równoległobok. Dodany zastrzał lub pas taśmy przekształca ją w trójkąt, a ten już jest sztywny geometrycznie.
W praktyce:
Dobrze zrobiona wiata z cienkimi słupami, ale z pełnym poszyciem z desek w jednym polu, będzie znacznie stabilniejsza niż wiata z masywnymi słupami bez żadnych stężeń.
Typowe błędy w stężaniu konstrukcji drewnianych
Przy samodzielnych realizacjach powtarzają się podobne potknięcia. Kilka z nich da się łatwo wyeliminować już na etapie projektu lub pierwszego montażu:
Dobrym nawykiem jest patrzenie na konstrukcję „oczami wiatru”: z każdej strony trzeba sobie odpowiedzieć, co powstrzyma ją przed przewróceniem i przesunięciem.
Połączenia i łączniki – najsłabsze ogniwo czy mocny punkt konstrukcji
Gwoździe, wkręty, śruby – kiedy co stosować
To, że drewno wytrzyma, nie oznacza jeszcze, że konstrukcja będzie bezpieczna. O jakości drogi obciążenia często decydują połączenia. Najczęściej używa się:
W majsterkowaniu rzadko opłaca się oszczędzać na łącznikach. Kilka dodatkowych gwoździ lub wkrętów często robi większą różnicę niż zwiększenie przekroju jednej belki.
Zasady układania łączników w drewnie
Połączenie powinno przenosić siły w taki sposób, by jak najwięcej z nich przechodziło wzdłuż włókien, a jak najmniej wyrywało łącznik z drewna prostopadle. Pomaga w tym kilka prostych zasad:
Każdy łącznik ma swoją nośność katalogową, jednak w praktyce domowej liczy się też jakość wkręcania: wkręt niedokręcony, wygięty lub częściowo wystający ma znacznie mniejszą efektywną wytrzymałość.
Łączniki ciesielskie – kątowniki, wieszaki, płytki
Nowoczesne konstrukcje drewniane trudno sobie wyobrazić bez blach ciesielskich. Ułatwiają montaż, ale wymagają właściwego zastosowania:
Blacha sama w sobie jest rzadko kiedy najsłabszym elementem. Krytyczny bywa błąd montażu: użycie za krótkich wkrętów, pominięcie otworów przewidzianych przez producenta, mieszanie gwoździ zwykłych z konstrukcyjnymi. Jeśli w katalogu łącznika podano, że do pełnej nośności potrzeba określonej liczby gwoździ, trzeba założyć, że przy połowie tej liczby nośność także będzie mniej więcej o połowę mniejsza.
Podparcia, oparcia i fundamenty – gdzie kończy się ścieżka obciążenia
Rodzaje podpór w praktyce majsterkowicza
Ostatnim elementem drogi obciążenia są podpory. W małych konstrukcjach drewnianych przyjmują najczęściej formę:
Każda z tych podpór musi przenieść nie tylko obciążenia pionowe, ale też często poziome oraz siły wyrywające (np. przy podmuchach wiatru działających na lekki dach). Słup przykręcony tylko jednym kątownikiem do betonu bez kołków rozporowych czy kotew chemicznych nie zapewnia ciągłości ścieżki obciążenia w kierunku od dachu do gruntu.
Podkładki i stopy stalowe pod słupy
Słupy drewniane stawiane bezpośrednio na betonie szybko chłoną wilgoć i gniją w strefie styku. Dlatego stosuje się stopy stalowe oraz podkładki, które spełniają kilka funkcji jednocześnie:
W prostych realizacjach sprawdza się zasada: najpierw fundament, potem stopa stalowa, dopiero na końcu słup. Unika się w ten sposób docinania i dopasowywania słupa bezpośrednio do nierówności betonu, a także „tymczasowych” podkładek z kawałków desek czy płytek, które później zostają na stałe.
Opieranie belek na murze i innych konstrukcjach
Belka przenosząca obciążenia musi mieć zapewnioną odpowiednią długość oparcia na murze, wieńcu czy podciągu. Przy zbyt krótkim oparciu:
Jeśli belka opiera się na murze z pustaków drążonych, należy zadbać o wypełnienie strefy podparcia zaprawą lub betonem, aby belka nie leżała tylko na cienkich ściankach pustaka. Często stosuje się też podkładki z drewna twardego lub stali, które równomierniej rozkładają nacisk na mur.
Przykładowe ścieżki obciążeń w małych konstrukcjach
Taras drewniany na słupach – jak biegnie obciążenie
Rozpatrzmy prosty taras wolnostojący, oparty na słupach drewnianych i legarach z desek:
W tej drodze każde „wąskie gardło” – zbyt mała stopa betonowa, słaby łącznik słup–stopa, źle podparte legary – staje się potencjalnym źródłem problemów. Z tego powodu lepiej jest zastosować kilka dodatkowych słupów i szersze stopy fundamentowe, niż polegać na jednym, bardzo obciążonym elemencie.
Wiata garażowa przy budynku – współpraca z istniejącą konstrukcją
Przy wiatą dobudowaną do ściany domu część obciążeń może być przekazywana na konstrukcję budynku. Typowa ścieżka wygląda następująco:
Kluczowe jest tu zabezpieczenie konstrukcji wiaty przed siłami poziomymi: w kierunku prostopadłym do ściany można wykorzystać sztywność samego budynku (przy sztywnym zamocowaniu belki przyściennej), natomiast w drugim kierunku potrzebne są własne stężenia wiaty: zastrzały, poszycia lub pasy stalowe.
Jak samodzielnie ocenić poprawność drogi obciążeń
Prosty „test ołówkowy” dla inwestora i majsterkowicza
Bez zaawansowanych obliczeń można wykonać prostą analizę:
Śledzenie drogi obciążenia krok po kroku
Test ołówkowy najlepiej przeprowadzić jako krótkie „ćwiczenie na sucho” przed budową albo przy oględzinach istniejącej konstrukcji:
Jeśli w którymkolwiek miejscu strzałka „zawiśnie w powietrzu”, to znaczy, że brakuje podparcia, prawidłowego łącznika albo długość oparcia jest zbyt mała. Taki punkt wymaga doprojektowania lub wzmocnienia.
Typowe czerwone flagi, które widać gołym okiem
Przy szybkim przeglądzie małej konstrukcji drewnianej można wychwycić kilka powtarzających się błędów. Pomaga w tym prosta lista kontrolna:
Jeśli w jednym miejscu widać kilka takich sygnałów naraz, warto założyć, że ścieżka obciążenia nie jest pewna i trzeba ją przeanalizować dokładniej, najlepiej z projektantem.
Jak samodzielnie korygować oczywiste słabe punkty
W wielu domowych realizacjach nie trzeba od razu burzyć całej konstrukcji. Często wystarcza kilka prostych wzmocnień:
Przykład z praktyki: taras osiadł w jednym narożniku, bo dwie skrajne belki były wsparte na tej samej cienkiej kostce chodnikowej. Po dodaniu osobnych stóp betonowych i stalowych stóp słupów nierównomierność ugięcia zniknęła, choć reszta konstrukcji pozostała bez zmian.
Przenoszenie obciążeń w różnych kierunkach
Ściskanie wzdłuż włókien – najmocniejsza strona drewna
Drewno najlepiej pracuje na ściskanie wzdłuż włókien. To właśnie dlatego słupy i belki w miejscach podparcia powinny opierać się tak, aby siła przepływała po ich długości:
Gdy podcięcie lub wycięcie w drewnie zbyt mocno „przetnie” włókna w strefie ściskanej, słup lub belka mogą nagle stracić część nośności. Dotyczy to np. głębokich wrębów w słupach przy łączeniu z belkami – lepiej zamiast tego użyć blach ciesielskich albo płytszych gniazd.
Ścinanie i zginanie – gdzie konstrukcja się „łamie”
Obciążone belki czy legary są najczęściej poddane kombinacji zginania i ściskania/rozciągania. W praktyce oznacza to:
W miejscach, gdzie belka jest osłabiona otworami, mocowaniami lub dużymi sękami, ścieżka obciążenia „omija” słabsze obszary, koncentrując naprężenia w zdrowym drewnie. Jeśli przekrój jest tam zbyt mały, belka zacznie się nadmiernie uginać, a w skrajnym przypadku pęknie w dolnej strefie rozciąganej.
Dlatego otwory na instalacje (przewody, rury) należy wykonywać w środkowej części wysokości belki i z dala od podpór. W pobliżu łożyskowania (podparcia) dominują siły ścinające, a tam drewno ma się opierać całym zdrowym przekrojem.
Wyrywanie i rozciąganie poprzeczne – słaba strona łączników
Najsłabszym ogniwem połączeń drewnianych bywa często rozciąganie poprzecznie do włókien i wyrywanie łączników. Dzieje się tak, gdy:
Każde takie połączenie trzeba przeanalizować pod kątem tego, czy istnieje rzeczywiste oparcie, czy wyłącznie „wiszące” mocowanie na wkrętach. Drewno przy rozciąganiu poprzecznym lubi pękać wzdłuż włókien, rozszczepiając się i wyrywając łączniki razem z fragmentem materiału.
Planowanie ścieżki obciążeń jeszcze przed cięciem drewna
Rysunki robocze i proste szkice
Nawet przy małym zadaszeniu czy tarasie przydaje się prosty szkic, na którym od razu widać drogę obciążeń. Taki rysunek nie musi być piękny, ważne, żeby był czytelny konstrukcyjnie:
Dzięki temu już na etapie planowania widać, gdzie brakuje podparcia, a gdzie można bez szkody uprościć układ, np. zamieniając kilka małych słupków na jeden, ale za to na solidnej stopie i dobrze usztywniony.
Dobieranie przekrojów i rozstawów „z głową”
Przy domowych konstrukcjach często używa się tego przekroju, który akurat jest w markecie lub został z poprzedniej budowy. Bezpieczniej jednak poprzedzić to krótkim namysłem:
Prosty trik: przeanalizuj, gdzie człowiek najczęściej będzie stawał lub gdzie skupi się śnieg na dachu. W tych miejscach warto mieć albo krótsze rozpiętości, albo mocniejsze przekroje i lepiej dobrane łączniki.
Błędy w przenoszeniu obciążeń, które najczęściej wychodzą po kilku latach
Pełzanie i osiadanie – konstrukcja „pracuje” w czasie
Drewno zmienia wymiary pod wpływem wilgoci, a obciążone elementy z czasem pełzają, czyli stopniowo się uginają. Źle zaplanowana ścieżka obciążeń może początkowo wyglądać poprawnie, ale po kilku sezonach pokazuje swoje słabości:
Rozwiązaniem jest zapas sztywności: nie tylko wytrzymałość „na złamanie”, ale też ograniczenie ugięć przez odpowiedni dobór przekrojów, rozpiętości i liczby podpór.
Korozja i degradacja na ścieżce obciążenia
Nawet dobrze zaprojektowana droga obciążenia przestaje być skuteczna, jeśli jej elementy korodują lub butwieją. Najbardziej narażone są:
Gdy stalowa stopa zardzewieje na tyle, że jej przekrój się zmniejszy, może przestać bezpiecznie przenosić obciążenie z całego słupa. Podobnie drewno, które na styku z betonem zgniło i utraciło część przekroju, staje się lokalnie „wąskim gardłem”. Regularne oględziny takich miejsc i proste działania konserwacyjne (czyszczenie, malowanie, wymiana najbardziej zużytych elementów) są równie ważne, jak pierwotne zaprojektowanie układu.
Przenoszenie obciążeń w konstrukcjach ścian i dachów lekkich
Ściany szkieletowe – obciążenie z dachu do fundamentu
W lekkich ścianach szkieletowych, np. w domkach rekreacyjnych czy altanach, droga obciążenia wygląda nieco inaczej niż w tarasie czy w prostym zadaszeniu:
O poprawności działania takiej ściany decydują głównie:
Jeżeli słupki są przerywane, a poszycie nie jest ciągłe, ścieżka obciążenia zaczyna się „łamac” i część sił przechodzi przez przypadkowe połączenia, które wcale nie były projektowane jako nośne.
Dach lekki z poszyciem usztywniającym
W wielu lekkich zadaszeniach dach nie tylko przykrywa, ale także usztywnia całą konstrukcję. Dzieje się tak, gdy:
Najczęściej zadawane pytania (FAQ)
Jak sprawdzić, czy obciążenia w konstrukcji drewnianej są prawidłowo przenoszone?
Najprostszy test dla inwestora lub majsterkowicza to „śledzenie drogi obciążenia”. Wyobraź sobie śnieg na dachu lub ludzi stojących na tarasie i odpowiedz krok po kroku: na czym leżą deski/poszycie, na czym opierają się belki lub krokwie, na czym stoją słupy, a w końcu – gdzie to wszystko trafia w fundamencie.
Jeśli w tej drodze pojawia się element, który nie jest nośny (np. cienka ścianka z g-k, cienka deska, pusty pustak, sam kątownik przykręcony „do niczego konkretnego”), to znaczy, że ciągłość ścieżki obciążenia jest przerwana i układ wymaga poprawy lub konsultacji z konstruktorem.
Jakie są podstawowe rodzaje obciążeń działających na konstrukcje drewniane?
W praktyce domowej rozróżnia się trzy główne grupy obciążeń: stałe, zmienne i wyjątkowe. Obciążenia stałe to ciężar własny konstrukcji: drewno, pokrycie dachowe, warstwy poszycia, izolacje, płyty OSB, g-k – działają cały czas i raczej równomiernie.
Obciążenia zmienne to ludzie, meble, śnieg, wiatr – mogą się pojawiać i znikać, a czasem działać dynamicznie (np. skakanie na antresoli). Obciążenia wyjątkowe to sytuacje rzadkie, jak uderzenie samochodu w słup wiaty czy bardzo silne wichury; te przewiduje już projektant w obliczeniach statycznych.
Dlaczego kierunek włókien drewna ma znaczenie przy przenoszeniu obciążeń?
Drewno jest materiałem anizotropowym, co oznacza, że inaczej pracuje wzdłuż włókien, a inaczej w poprzek. Największą wytrzymałość ma na ściskanie i rozciąganie wzdłuż włókien – dlatego słupy, belki i krokwie układa się tak, aby główne siły przechodziły po kierunku włókien.
W poprzek włókien drewno jest znacznie słabsze: szybciej się zgniata przy ściskaniu i łatwiej pęka przy rozciąganiu, co jest szczególnie groźne w strefach podpór i w złączach (wyrywanie wkrętów, pęknięcia przy krawędziach). Dobre detale konstrukcyjne dążą do tego, by unikać obciążania drewna w poprzek włókien wszędzie tam, gdzie to możliwe.
Jak dobrać przekrój belki drewnianej pod kątem przenoszenia obciążeń?
Dla belek drewnianych pracujących na zginanie (stropy, tarasy, krokwie) kluczowa jest przede wszystkim ich wysokość, a nie tylko szerokość. Wyższa belka jest dużo sztywniejsza i lepiej znosi zginanie niż niska, ale bardzo szeroka, przy tym samym zużyciu materiału.
W praktyce oznacza to, że dla tej samej rozpiętości korzystniejszy będzie przekrój „wysoki i wąski” niż „niski i szeroki”, oczywiście przy zachowaniu dopuszczalnych rozstawów i wymagań projektowych. Przy większych rozpiętościach lub obciążeniach zawsze warto skonsultować konkretny wymiar z konstruktorem lub skorzystać z tabel producentów drewna konstrukcyjnego.
Czym jest ciągłość ścieżki obciążeń w drewnie i jak jej nie przerwać?
Ciągłość ścieżki obciążeń oznacza, że od punktu, w którym działa siła (np. śnieg na dachu), aż do fundamentu istnieje nieprzerwany ciąg elementów nośnych: poszycie – krokiew – płatew lub murłata – słup lub ściana nośna – podciąg – fundament. Każdy element musi być fizycznie i konstrukcyjnie zdolny do przyjęcia obciążenia.
Ścieżkę obciążeń przerywają m.in. sytuacje, gdy belka opiera się na ściance działowej z płyt g-k, słup stoi na cienkiej desce bez podkładki na belce, albo mocowanie realizuje tylko mały kątownik bez realnego oparcia. Aby tego uniknąć, każdą podporę projektuj jako pełnoprawny element nośny (słup, ściana, podciąg) i zapewnij odpowiednie, pewne oparcie w kolejnych kondygnacjach aż do fundamentu.
Jak poprawnie podpierać słupy i belki, żeby nie zgniatać drewna w poprzek włókien?
Pod słupami i punktowymi podporami belek należy zwiększać powierzchnię styku, aby zmniejszyć nacisk na drewno w poprzek włókien. Stosuje się do tego podkładki z drewna o większym przekroju, stalowe płytki lub stopy słupów tak ukształtowane, by rozłożyć obciążenie na większy obszar.
Nie należy stawiać smukłego słupa na wąskiej krawędzi belki ani podpierać masywnej belki jednym małym kątownikiem. Słup powinien mieć pełne, stabilne oparcie, a belka – wyraźną powierzchnię podparcia (kilka centymetrów oparcia na murłacie, ścianie lub podciągu), zgodnie z zaleceniami projektowymi i normowymi.
Czego unikać przy mocowaniu wkrętów i gwoździ w konstrukcjach drewnianych?
Należy unikać sytuacji, w których wkręty lub gwoździe pracują głównie na wyrywanie prostopadle do włókien oraz są umieszczane zbyt blisko krawędzi elementu. Takie mocowania sprzyjają pękaniu i rozwarstwianiu drewna, szczególnie przy obciążeniach zmiennych (wiatr, drgania, ruch użytkowników).
Bezpieczniej jest projektować złącza tak, aby obciążenia dążyły do ściskania elementów do siebie (praca „na docisk”) lub ścinania po długości wkrętów, a nie ich wyrywania. Warto też stosować odpowiednie odstępy od krawędzi, minimalne odległości między łącznikami i korzystać z systemowych okuć ciesielskich dobranych do przewidywanych sił.
