Warunki techniczne dla domów szkieletowych: izolacja, paroizolacja, wentylacja

Dom szkieletowy a warunki techniczne – punkt wyjścia do izolacji i wentylacji

Dom szkieletowy z punktu widzenia przepisów podlega tym samym Warunkom Technicznym WT, co budynki murowane. Różnica polega na tym, że szkielet jest znacznie bardziej wrażliwy na błędy w izolacji cieplnej, paroizolacji i wentylacji. Drewno wybacza mniej niż beton czy ceramika – jeśli w przegrodach zacznie kondensować para wodna, problem pojawia się szybko: zagrzybienie, osłabienie konstrukcji, spadek izolacyjności.

Kluczowe jest więc jednoczesne spełnienie trzech warunków:

• osiągnięcie wymaganych współczynników przenikania ciepła U (izolacja),
• kontrolowanie przepływu pary wodnej przez przegrody (paroizolacja i opory dyfuzyjne warstw),
• zapewnienie skutecznej wymiany powietrza (wentylacja grawitacyjna lub mechaniczna z odzyskiem ciepła).

Dom szkieletowy można zaprojektować jako bardzo ciepły i energooszczędny, ale wymaga to skrupulatnego trzymania się zarówno przepisów, jak i zasad fizyki budowli. Kolejne rozdziały porządkują, jakie parametry trzeba spełnić i jak je osiągnąć w praktyce.

Wymagania prawne dla domów szkieletowych – najważniejsze parametry

Podstawą są obowiązujące w Polsce Warunki Techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (WT). Dla domów szkieletowych szczególnie istotne są przepisy dotyczące izolacyjności cieplnej, ochrony przed zawilgoceniem i wentylacji.

Współczynnik U dla przegród w budynku szkieletowym

Współczynnik przenikania ciepła U określa, ile energii ucieka przez 1 m² przegrody przy różnicy temperatur 1 K. Im niższy U, tym cieplejsza przegroda. WT określają maksymalne dopuszczalne wartości U, których nie wolno przekraczać.

Dla budynku jednorodzinnego (stan prawny po ostatnich zmianach WT) maksymalne wartości U dla najczęściej stosowanych przegród wynoszą w przybliżeniu:

W technologii szkieletowej spełnienie tych wymagań jest zwykle łatwiejsze niż w murze – duża część grubości ściany to wypełnienie izolacją. Trzeba jednak pilnować mostków termicznych w miejscach słupków, wieńców, nadproży i połączeń z dachem oraz podłogą na gruncie.

Ochrona przed wilgocią i kondensacją – co narzucają przepisy

WT wprowadzają ogólny wymóg, aby budynek był zaprojektowany i wykonany w sposób ograniczający ryzyko zawilgocenia elementów budynku i rozwoju pleśni. Nie znajdzie się wprost w rozporządzeniu słów „paroizolacja obowiązkowa w domu szkieletowym”, ale z zestawienia wymagań wynika, że kontrola dyfuzji pary wodnej jest konieczna.

Projekt przegrody musi zapewnić, że:

• w warunkach eksploatacji nie dochodzi do nadmiernej kondensacji pary wodnej w warstwach drewnianych lub ocieplenia,
• jeśli kondensacja sezonowo następuje, to możliwe jest wyschnięcie przegrody w okresie letnim,
• warstwy o dużym oporze dyfuzyjnym (folia paroizolacyjna, płyta OSB) są ułożone po odpowiedniej stronie przegrody, w odpowiedniej kolejności.

To wszystko musi być udokumentowane w projekcie (obliczenia cieplno-wilgotnościowe przegrody lub dobór rozwiązań systemowych producentów z aprobatami technicznymi).

Wymiana powietrza a Warunki Techniczne

Wentylacja w WT jest regulowana przez wymagane strumienie powietrza w poszczególnych pomieszczeniach. Niezależnie, czy dom jest murowany, czy szkieletowy, przepisy wymagają m.in.:

• zapewnienia co najmniej 20–30 m³/h powietrza na osobę w pomieszczeniach mieszkalnych,
• odprowadzenia z kuchni, łazienki, WC, garderoby, kotłowni odpowiednich strumieni powietrza wywiewanego zgodnie z normami (np. PN-83/B-03430 z późn. zm.),
• zapewnienia sprawnego działania systemu wentylacji przy szczelnej stolarce okiennej.

W domach szkieletowych często stosuje się bardzo szczelne przegrody i okna. To wymusza stosowanie kontrolowanej wentylacji – zwykle mechanicznej z odzyskiem ciepła (rekuperacji). Wentylacja grawitacyjna w ultraciepłym, szczelnym budynku bywa zawodna, jeśli nie zostanie bardzo starannie zaprojektowana i wykonana.

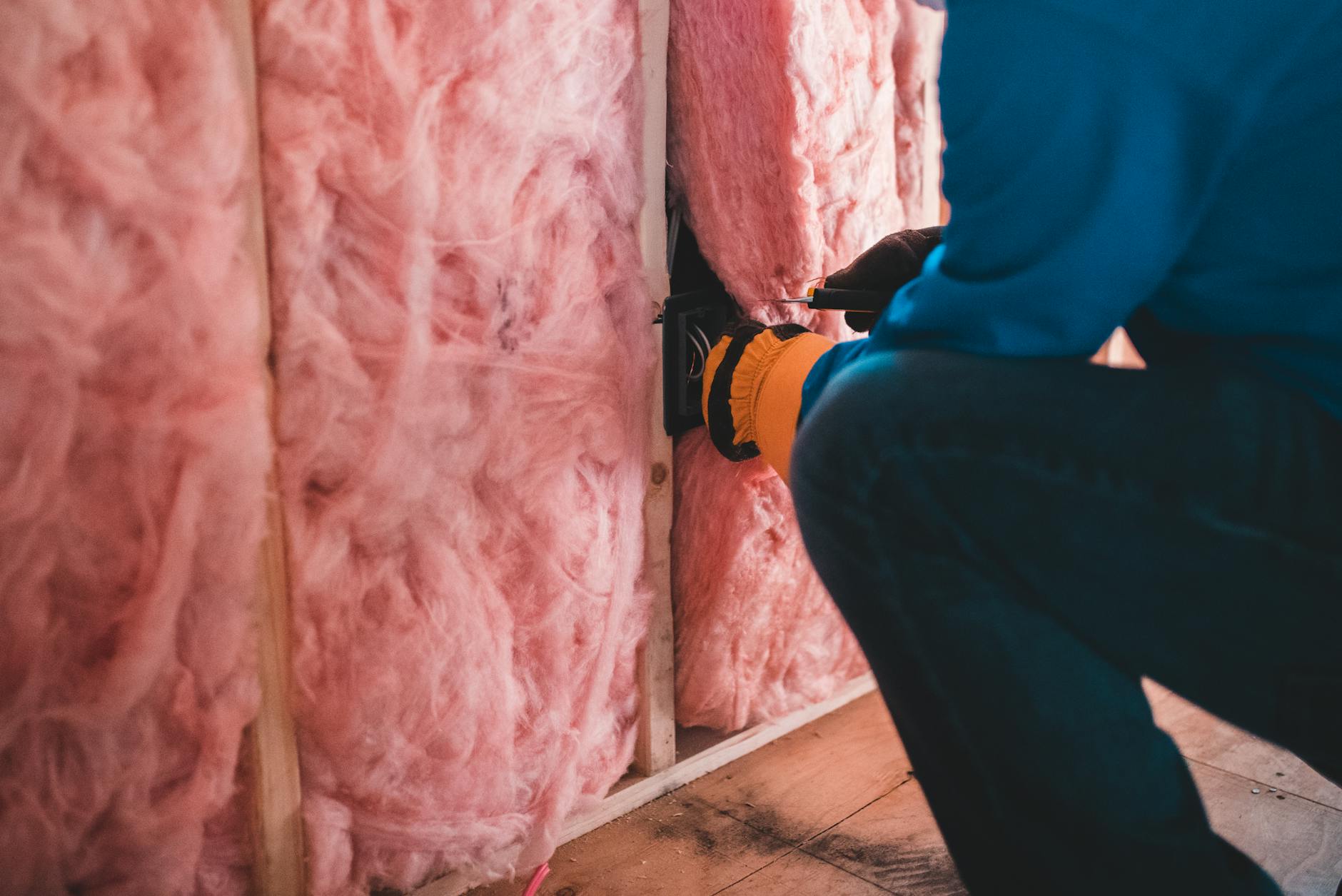

Izolacja cieplna w domu szkieletowym – dobór grubości i materiałów

Ocieplenie w budynkach szkieletowych decyduje nie tylko o rachunkach za ogrzewanie, ale także o trwałości drewnianej konstrukcji. Zbyt mała lub źle ułożona izolacja powoduje wychładzanie przegrody, a tym samym większe ryzyko kondensacji pary wodnej.

Typowe układy ścian szkieletowych i ich parametry

Najczęściej stosowany układ ściany zewnętrznej w technologii szkieletowej jednorodzinnej wygląda następująco (od strony wnętrza):

1. płyta gipsowo-kartonowa lub gipsowo-włóknowa,
2. ruszt instalacyjny z dodatkową warstwą izolacji (opcjonalnie),
3. folia paroizolacyjna o kontrolowanym oporze dyfuzyjnym,
4. poszycie konstrukcyjne (np. płyta OSB/3 lub MFP),
5. szkielet drewniany z wypełnieniem z wełny mineralnej lub innej izolacji,
6. wiatroizolacja (membrana),
7. warstwa pustki wentylowanej (łaty/kontrłaty),
8. elewacja (deska, tynk na systemie ETICS, płyty włóknocementowe itd.).

Aby osiągnąć U ≤ 0,20 W/(m²·K), w praktyce stosuje się najczęściej:

• wełnę mineralną w szkielecie o grubości 160–200 mm + dodatkowa warstwa 50–60 mm w ruszcie instalacyjnym,
• izolacje o lepszym λ (np. PIR) – grubości można wtedy zmniejszyć przy tym samym U, co bywa przydatne przy ograniczonej grubości ściany.

Oprócz „książkowego” obliczenia U istotne jest to, jak ściana zachowa się w realnych warunkach – z mostkami termicznymi w miejscach słupków oraz z ewentualnymi błędami wykonawczymi (szczeliny w warstwie izolacji). W projekcie warto uwzględnić mierzalny zapas izolacyjności, bo rzeczywista wartość U przegrody w eksploatacji będzie nieco gorsza od obliczeniowej.

Dobór materiałów izolacyjnych – nie tylko λ

Parametr przewodzenia ciepła λ jest ważny, ale w domach szkieletowych liczą się też inne cechy materiału izolacyjnego:

• stabilność wymiarowa – izolacja nie może się osuwać, kurczyć ani odkształcać, bo tworzą się szczeliny i mostki termiczne,
• reakcja na ogień – klasyfikacja ogniowa ma wpływ na bezpieczeństwo użytkowania i akceptację przez rzeczoznawców,
• paroprzepuszczalność – materiał musi wpisywać się w zaprojektowany rozkład oporów dyfuzyjnych w przegrodzie,
• zdolność do buforowania wilgoci – istotna przy mniej „foliowych” rozwiązaniach (np. z wełną drzewną i inteligentną paroizolacją).

Najpopularniejsze materiały w ścianach szkieletowych:

• Wełna mineralna (szklana lub skalna) – standard w szkieletach. Dobra λ, niepalność, elastyczność pozwalająca dobrze wypełnić przestrzeń między słupkami. Wymaga starannego zabezpieczenia przed przewiewaniem (wiatroizolacja) i zawilgoceniem.
• Wełna drzewna – przyjazna środowiskowo, o dobrych właściwościach cieplnych i akumulacyjnych. Bardziej „oddychająca” przegroda, często łączona z inteligentnymi paroizolacjami.
• Płyty PIR/PUR – bardzo niski współczynnik λ, dzięki czemu można osiągnąć świetną izolacyjność przy mniejszej grubości warstwy. Zwykle stosowane jako dodatkowa warstwa od zewnątrz, łagodzą mostki termiczne w szkielecie.
• Celuloza wdmuchiwana – wypełnienie trudnych przestrzeni, dobra szczelność warstwy, naturalne pochodzenie. Wymaga poprawnego przygotowania przestrzeni (szalunku) i doświadczonej ekipy wykonawczej.

Minimalne grubości izolacji dla zgodności z WT

Przybliżone grubości izolacji w typowych przegrodach domów szkieletowych, które pozwalają osiągnąć zgodność z WT (dla popularnej wełny mineralnej λ ≈ 0,035–0,038 W/mK):

To wartości orientacyjne, wymagające zawsze indywidualnego przeliczenia. Inny klimat lokalny, inna technologia fundamentowania (płyta, ławy), inne założenia energetyczne domu mogą wymusić korekty w górę lub w dół.

Paroizolacja i kontrola dyfuzji – klucz do trwałości szkieletu

W domach murowanych drobne błędy w paroizolacji zwykle nie powodują katastrofy. W konstrukcjach szkieletowych już kilka zim może wystarczyć, aby zawilgocona wełna i drewno zaczęły pleśnieć. Paroizolacja to nie tylko „folia na ścianie”, ale cała koncepcja kontrolowania przepływu wilgoci przez przegrodę.

Jak działa para wodna w przegrodach szkieletowych

Para wodna z wnętrza domu przemieszcza się przez przegrody głównie na dwa sposoby:

• dyfuzja pary wodnej – przenikanie przez materiały w wyniku różnicy ciśnień pary po obu stronach przegrody,
• przepływ konwekcyjny – „przeciskanie się” pary wraz z powietrzem przez nieszczelności (szczeliny, niedoklejone folie, nieszczelne łączenia).

Dyfuzję można dość łatwo obliczyć i zaprojektować. Przepływy konwekcyjne są nieprzewidywalne i dużo groźniejsze – nawet niewielka szczelina w paroizolacji może dostarczyć w jedno miejsce kilka razy więcej wilgoci, niż cała przegroda przyjąłby drogą dyfuzji.

Błędy w paroizolacji, które najszybciej niszczą dom szkieletowy

Problemy z wilgocią w domach szkieletowych rzadko wynikają z „złego materiału”. Znacznie częściej przyczyną są błędy na etapie montażu paroizolacji i wykończenia wnętrz. Najgroźniejsze sytuacje pojawiają się wtedy, gdy lokalne nieszczelności spotykają się z wychłodzonym fragmentem przegrody.

W codziennej praktyce projektowej i wykonawczej powtarzają się przede wszystkim:

• przerwy i rozcięcia folii za instalacjami (gniazdka, peszle, rozdzielnie), których nikt potem nie uszczelnił,
• niedoklejone zakłady folii paroizolacyjnej, szczególnie w narożach i przy skosach poddasza,
• brak szczelnego połączenia paroizolacji z ościeżnicami okien, drzwi zewnętrznych i przejściami instalacyjnymi,
• dziury po wkrętach i kołkach w miejscach mocowania rusztu, szafek kuchennych czy zabudów, wykonywane już po zamknięciu przegrody,
• wprowadzenie przewodów wentylacyjnych i kominów przez ściany/poddasze bez kołnierzy uszczelniających.

Typowy scenariusz: po dwóch–trzech sezonach grzewczych w okolicy gniazdek i puszek instalacyjnych na ścianie zewnętrznej pojawiają się chłodne miejsca i lokalne zawilgocenie. Wewnątrz przegrody, w okolicy nieszczelności paroizolacji, wełna jest ciemniejsza, zbita, a na drewnie widać pierwsze ogniska pleśni.

Rodzaje paroizolacji i membran kontrolujących dyfuzję

Pod pojęciem „paroizolacji” kryje się dziś kilka różnych grup produktów. Dobór konkretnego rozwiązania powinien wynikać z obliczeń cieplno-wilgotnościowych oraz przyjętej koncepcji „otwartości dyfuzyjnej” przegrody.

Najczęściej stosuje się:

• folie PE o stałym, wysokim oporze dyfuzyjnym – klasyczna, tania paroizolacja (sd rzędu kilku–kilkunastu metrów). Wymaga bardzo starannego montażu i dobrze paroprzepuszczalnej warstwy zewnętrznej, aby przegroda mogła wysychać na zewnątrz.
• membrany inteligentne (o zmiennym sd) – w okresie grzewczym zachowują się jak silna paroizolacja, a w okresie letnim częściowo „otwierają się”, wspomagając wysychanie przegrody do wnętrza. Dobrze sprawdzają się w dachach i ścianach, gdzie istnieje ryzyko okresowego zawilgocenia.
• płyty i poszycia o podwyższonym oporze dyfuzyjnym (np. OSB, MFP) – same z siebie mają już istotny opór dla pary wodnej. W niektórych systemach pełnią rolę „drugiej barier y” lub uzupełnienia folii. Trzeba je uwzględnić w obliczeniach, bo zbyt szczelny układ może utrudnić wysychanie.
• warstwy wykończeniowe o właściwościach regulujących wilgoć (płyty g-k, tynki gliniane, płyty włóknowo-gipsowe) – nie są paroizolacją, ale potrafią buforować wilgoć i stabilizować mikroklimat. W połączeniu z inteligentną membraną dają bezpieczny, bardziej „wyrozumiały” dla błędów układ.

Jeśli projekt zakłada przegrodę „bardziej otwartą dyfuzyjnie”, z wełną drzewną czy celulozą, kontrola przepływu pary wodnej zwykle opiera się na inteligentnych membranach oraz odpowiednio dobranych warstwach po stronie zewnętrznej (np. wiatroizolacja wysokoparoprzepuszczalna, elewacja wentylowana).

Zasady prawidłowego montażu paroizolacji

Sama obecność folii nie gwarantuje trwałości przegrody. Skuteczność zapewnia dopiero systemowe podejście: materiał + taśmy + kleje + akcesoria uszczelniające.

Przy montażu wewnętrznej warstwy paroizolacyjnej kluczowe są:

• ciągłość warstwy – folia musi tworzyć nieprzerwany „płaszcz” wokół ogrzewanej części budynku. Każde przejście przez przegrodę (kabel, rura, kanał wentylacyjny, kratka) wymaga indywidualnego uszczelnienia,
• szerokość zakładów – arkusze folii powinny zachodzić na siebie zwykle min. 10–15 cm (zgodnie z wytycznymi producenta) i być sklejone taśmą systemową,
• uszczelnienie naroży i styków – miejsca połączeń ściana–sufit, ściana–podłoga, a także wszelkie załamania połaci dachowych wymagają szczególnej uwagi oraz zastosowania taśm elastycznych,
• połączenie z elementami konstrukcyjnymi – folię przykleja się do murów fundamentowych, wieńców, słupów, belek, ościeżnic itp. za pomocą klejów i taśm do podłoży mineralnych lub drewnianych,
• ochrona przed mechanicznym uszkodzeniem – zamiast prowadzić instalacje bezpośrednio w warstwie paroizolacji, lepiej przewidzieć ruszt instalacyjny (np. 4–6 cm) po jej wewnętrznej stronie.

Na budowie dobrym testem jest wstępne „przedmuchanie” budynku dmuchawą (tzw. blower door test przygotowawczy) jeszcze przed montażem płyt g-k. Ujawnia on większe nieszczelności w warstwie paroizolacji, które można wtedy jeszcze łatwo poprawić.

Paroizolacja a instalacje – jak zaprojektować, żeby nie dziurawić?

Konflikt między wymaganiem szczelności a potrzebą prowadzenia instalacji jest w domach szkieletowych szczególnie widoczny. Da się go jednak ograniczyć na etapie projektu.

Dobrze sprawdza się kilka sprawdzonych rozwiązań:

• wewnętrzny ruszt instalacyjny – drewniane łaty lub stalowy profil montowany po stronie wnętrza, tworzący przestrzeń na przewody elektryczne, peszle, rury cienkościenne. Paroizolacja leży pod rusztem, nietykana przez elektryków i hydraulików,
• strefy instalacyjne – zaplanowanie pionów instalacyjnych (np. w ścianach działowych lub specjalnych „szachtach”), w których nie ma ryzyka wychłodzenia przegrody zewnętrznej,
• puszki i gniazda w ścianach zewnętrznych – jeśli muszą się tam znaleźć, stosuje się specjalne puszki powietrznoszczelne oraz manszety/kołnierze przyklejane do paroizolacji,
• przejścia kanałów wentylacyjnych i kominów – wymagają stosowania elastycznych kołnierzy uszczelniających odpornych na temperaturę oraz ruchy konstrukcji.

W praktyce najlepszy efekt daje jasne rozdzielenie etapów: najpierw szczelna warstwa paroizolacji, potem montaż rusztu instalacyjnego i dopiero na końcu prowadzenie instalacji w „bezpiecznej strefie”.

Wentylacja w domu szkieletowym – wymagania i rozwiązania praktyczne

Skoro konstrukcja szkieletowa i nowoczesne okna tworzą szczelną „skorupę”, jedyną drogą usuwania wilgoci i zanieczyszczeń staje się system wentylacji. To on w dużej mierze decyduje o komforcie i trwałości domu.

Wentylacja mechaniczna z odzyskiem ciepła – standard dla szczelnych przegród

W budynkach o bardzo niskim współczynniku przenikania ciepła przegród oraz z oknami o wysokiej szczelności montaż wentylacji mechanicznej z odzyskiem ciepła (rekuperacji) staje się w praktyce naturalnym wyborem.

Najważniejsze elementy prawidłowo zaprojektowanego systemu:

• bilans powietrza – sumaryczne strumienie nawiewu i wywiewu muszą się równoważyć; pomieszczenia „czyste” (salon, sypialnie, gabinety) zasilane są powietrzem świeżym, a „brudne” (kuchnia, łazienki, garderoby, pralnia) – traktowane jako strefy wywiewne,
• trasy kanałów – w domach szkieletowych łatwiej jest ukryć kanały w stropach drewnianych i lekkich ściankach, ale wymaga to koordynacji z projektem konstrukcji; unika się ostrego łamania kanałów i zbyt długich odcinków,
• dobór rekuperatora – parametry istotne z punktu widzenia WT i komfortu to sprawność odzysku ciepła, klasa szczelności obudowy, zużycie energii elektrycznej oraz możliwość pracy w trybie zbilansowanym,
• tłumienie hałasu – elastyczne przyłącza, tłumiki i właściwe prowadzenie kanałów (bez zbyt dużych prędkości powietrza) ograniczają ryzyko hałasu przenoszonego do pomieszczeń.

W domach o konstrukcji drewnianej szczególnie przydatne są kanały płaskie prowadzone w warstwie podłogi lub w sufitach podwieszanych. Umożliwiają one zachowanie ciągłości izolacji i paroizolacji przy jednoczesnym rozprowadzeniu powietrza po całym budynku.

Wentylacja grawitacyjna w domu szkieletowym – kiedy ma sens?

Tradycyjna wentylacja grawitacyjna (oparta na kominach wentylacyjnych i kratkach wywiewnych) może działać poprawnie wyłącznie w określonych warunkach: odpowiedniej różnicy temperatur, właściwej lokalizacji i wysokości kanałów oraz przy zapewnieniu dopływu powietrza zewnętrznego.

W nowoczesnych domach szkieletowych pojawiają się jednak ograniczenia:

• wysoka szczelność przegród utrudnia naturalny dopływ powietrza; konieczne jest stosowanie nawiewników okiennych lub ściennych,
• zbyt mała różnica wysokości między kratkami a wylotami kominowymi w domach parterowych osłabia ciąg grawitacyjny,
• okres przejściowy (wiosna/jesień) oraz upalne lato powodują odwrócenie ciągu lub jego zanikanie,
• brak kontroli strumieni powietrza utrudnia spełnienie wymagań normowych w każdym pomieszczeniu.

Z tego powodu wentylację grawitacyjną w domach szkieletowych stosuje się dziś najczęściej w prostszych, mniej szczelnych budynkach lub jako rozwiązanie awaryjne (na wypadek przerw w dostawie prądu), uzupełnione nawiewnikami i oknami z mikrowentylacją.

Hybrydowe układy wentylacji

Często spotykanym kompromisem jest system hybrydowy, łączący elementy grawitacyjne z mechanicznymi. W praktyce są to np.:

• wentylatory wyciągowe w łazienkach i WC współpracujące z nawiewnikami w oknach w salonie i sypialniach,
• niewielki centralny wyciąg mechaniczny (bez odzysku ciepła) w kuchni i pomieszczeniach wilgotnych, przy zachowaniu nawiewu naturalnego.

Tego typu rozwiązania poprawiają pewność działania, ale nie zapewniają takiej kontroli nad obiegiem powietrza ani sprawności energetycznej jak pełna rekuperacja. W domach o wysokim standardzie energetycznym z reguły nie są już wystarczające.

Integracja wentylacji z izolacją i paroizolacją

System wentylacji w domu szkieletowym nie może być projektowany „obok” przegród. Trzeba założyć jego miejsce w strukturze ścian i stropów jeszcze przed doborem grubości izolacji i rodzaju paroizolacji.

W praktyce oznacza to m.in.:

• planowanie tras kanałów tak, aby nie przecinały bez potrzeby warstwy paroizolacyjnej,
• prowadzenie głównych magistrali w przestrzeni technicznej (np. nad korytarzem, w szachcie wentylacyjnym lub w nieużytkowym strychu),
• dobór izolacji kanałów – wszystkie przewody biegnące w strefie nieogrzewanej lub w warstwach zewnętrznych wymagają otulenia termicznego i paroizolacyjnego, aby nie kondensowała się na nich para wodna,
• uwzględnienie mostków termicznych – masywne kanały lub obudowy przechodzące przez izolację mogą tworzyć lokalne wychłodzenia, co trzeba skompensować dodatkową warstwą ocieplenia.

Warunki Techniczne a projekt domu szkieletowego – współpraca branż

Aby dom szkieletowy spełniał WT i jednocześnie był trwały, konieczna jest ścisła współpraca kilku branż: architekta, konstruktora, instalatora oraz producenta systemu szkieletowego. Chaotyczne zmiany w trakcie budowy niemal zawsze odbijają się na jakości izolacji, paroizolacji i wentylacji.

Koordynacja projektu architektoniczno-budowlanego i wykonawczego

Na etapie projektu budowlanego określa się ogólne parametry przegród i systemu wentylacji. Dom szkieletowy wymaga jednak najczęściej dopracowania dokumentacji wykonawczej, w której precyzyjnie opisuje się:

• układy warstw przegród wraz z grubościami, rodzajem izolacji, typem paroizolacji i wiatroizolacji,

Szczegółowe opracowanie przegród i detali montażowych

Sam opis warstw w tabelce to za mało. W projekcie wykonawczym dla domu szkieletowego kluczowe są rysunki detali pokazujące, jak realnie łączą się poszczególne elementy. To one decydują, czy izolacja i paroizolacja będą ciągłe.

W dobrze przygotowanej dokumentacji pojawiają się m.in.:

• detale połączenia ściana–fundament – z zaznaczeniem przebiegu izolacji termicznej i przeciwwilgociowej, miejsc mocowania konstrukcji drewnianej,
• detale połączenia ściana–dach – pokazujące ciągłość paroizolacji z pomieszczeń ogrzewanych aż do połaci dachowej,
• rozwiązania narożników i załamań bryły – gdzie łatwo o mostki termiczne przez nadmiar drewna lub przerwanie ocieplenia,
• schematy ościeży okiennych i drzwiowych – z izolacją, taśmami uszczelniającymi i sposobem mocowania stolarki,
• przekroje przez stropy i ściany działowe – uwzględniające prowadzenie kanałów i przewodów.

Bez takich detali budowa szybko zamienia się w ciąg improwizacji na placu, a wtedy trudno utrzymać parametry obliczeniowe przegród i szczelność powietrzną.

Rola konstruktora i instalatora w kształtowaniu przegród

W domu szkieletowym rozwiązania konstrukcyjne i instalacyjne wpływają bezpośrednio na układ warstw i realną izolacyjność. Kto projektuje „w oderwaniu” od reszty branż, generuje konflikty na budowie.

Konstruktor, oprócz obliczeń statycznych, powinien określić m.in.:

• maksymalny rozstaw słupków i belek, tak aby zmieścić standardowe szerokości mat izolacyjnych bez docinek,
• lokalizację elementów usztywniających (płyty OSB, zastrzały, podciągi), które mogą tworzyć dodatkowe mostki,
• sposób mocowania stolarki i balkonów, aby ograniczyć przenikanie zimna przez kotwy i konsole.

Instalatorzy z kolei muszą dopasować swoje rozwiązania do przyjętego układu przegród, a nie odwrotnie. Obejmuje to w szczególności:

• trasy kanałów wentylacyjnych i c.o. uzgodnione z projektantem konstrukcji i architektem,
• dobór średnic i kształtek umożliwiający prowadzenie w zaplanowanych przestrzeniach (stropy, ruszty instalacyjne, szachty),
• zastosowanie elementów uszczelniających dla wszystkich przebić przez paroizolację i wiatroizolację.

W praktyce dobrze sprawdza się wspólne spotkanie branż jeszcze przed zamknięciem projektu wykonawczego, z przejściem po kolei przez wszystkie newralgiczne miejsca (kotłownia, łazienki, kuchnia, strefa wejścia, poddasze).

Najczęstsze błędy w izolacji, paroizolacji i wentylacji domów szkieletowych

Nawet przy dobrym projekcie o jakości domu przesądza wykonawstwo. Poniżej najczęściej powtarzające się problemy, które widać na budowach i podczas badań szczelności.

Błędy w izolacji termicznej przegród

Przy ociepleniu domów szkieletowych liczy się precyzja. Niewielkie niedoróbki na jednym etapie potrafią poważnie obniżyć parametry całej przegrody.

• Szczeliny między płytami lub matami – nawet kilka milimetrów luzu, powtarzane w wielu miejscach, tworzy całe „kratery” zimnego powietrza. Materiał powinien być docinany o 1–2 cm szerzej niż rozstaw słupków, aby lekko się klinował.
• Ubita lub zgnieciona izolacja – wepchnięcie zbyt grubej warstwy w zbyt wąską przestrzeń zmniejsza jej grubość i efektywność. Dotyczy to szczególnie skosów poddasza, gdzie izolacja lubi „zjechać” i oprzeć się na podwieszeniu sufitowym.
• Brak ciągłości między ścianą a dachem – przerwy w ociepleniu na styku murłaty, wieńca, belki stropowej i pierwszej krokwi to klasyczne miejsce wychłodzeń i kondensacji pary.
• Nieocieplone nadproża i wieńce – przy otworach okiennych nagromadzenie drewna lub betonu bez dodatkowej warstwy izolacji tworzy silny mostek termiczny.
• Niedocieplone gniazda instalacyjne w ścianach zewnętrznych – puszki, skrzynki rozdzielcze, kasety rolet potrafią „przebić” warstwę ocieplenia.

Przy odbiorze prac ociepleniowych warto przejść budynek przed zasłonięciem warstw izolacji i wykonać zdjęcia każdego newralgicznego miejsca. Ułatwia to diagnozę ewentualnych problemów już po zamieszkaniu.

Nieszczelna lub źle umieszczona paroizolacja

Największe problemy z wilgocią w budynkach szkieletowych wynikają nie tyle z braku paroizolacji, co z jej częściowej nieskuteczności. Typowe błędy to:

• setki drobnych perforacji – gwoździe, wkręty, uchwyty instalacyjne, których nikt potem nie uszczelnia,
• łączenia bez taśm systemowych – zgrubne zakłady sięgające kilku centymetrów, ale bez klejenia, często dodatkowo pofałdowane,
• brak starannego doszczelnienia przy ościeżnicach okien i drzwi – zamiast ciągłego połączenia taśmami z ramą okienną pojawiają się przypadkowe zakładki i silikon,
• przerwy w paroizolacji na stropach – szczególnie przy przejściach między kondygnacjami i nad klatkami schodowymi,
• zamiana folii na „coś podobnego” – stosowanie niewiadomego pochodzenia materiałów bez parametrów Sd lub zbyt słabych taśm.

Nieszczelności rzadko widać gołym okiem, efekty pojawiają się po latach w postaci pleśni, zapachu stęchlizny czy sinizny drewna. Dlatego warto przewidzieć w budżecie budowy choćby jeden test szczelności z użyciem drzwi nawiewno-wywiewnych, jeszcze przed wykończeniem wnętrz.

Mostki termiczne w newralgicznych detalach

Niektóre mostki termiczne są oczywiste (np. słupek konstrukcyjny w izolacji), inne uświadamiają sobie inwestorzy dopiero po pierwszej zimie. Do najbardziej problematycznych należą:

• płyty balkonowe i tarasy „wypuszczone” z konstrukcji – jeżeli konstrukcja tarasu jest na sztywno połączona z belek stropowych, powstaje intensywne wychłodzenie w strefie podłogi przy wyjściu na taras,
• mocowania daszków, markiz, balustrad – stalowe kotwy przechodzące przez cały pakiet ocieplenia, bez systemowych przekładek termicznych,
• styk ściany szczytowej z połacią dachu – zwłaszcza gdy ściana powstaje w technologii murowanej, a dach w szkielecie,
• okolice skrzynek rolet nadstawnych lub podtynkowych – zbyt cienka warstwa izolacji lub jej przerwanie dookoła kasety.

Te miejsca warto przeanalizować wspólnie z projektantem i wykonawcą, najlepiej z wykorzystaniem detali producenta systemu szkieletowego lub rozwiązań katalogowych dla łączników termoizolacyjnych.

Błędy w projektowaniu i eksploatacji wentylacji

Bez sprawnej wentylacji nawet najlepiej ocieplony dom szkieletowy zacznie sprawiać kłopoty. Problemy wynikają zarówno z błędów projektowych, jak i późniejszej eksploatacji.

• Niedoszacowanie strumieni powietrza – za mały wydajnościowo rekuperator lub zbyt wąskie kanały powodują brak właściwej wymiany powietrza w kuchni i łazienkach.
• Złe zbilansowanie nawiewu i wywiewu – różnice ciśnień w budynku potrafią „wysysać” powietrze przez nieszczelności, przenosząc wilgoć w głąb przegród.
• Brak przepływu między pomieszczeniami – zbyt szczelne drzwi wewnętrzne bez podcięć lub kratek powodują, że powietrze utknie w jednym pokoju, a inne pozostaną niedowietrzone.
• Nieprawidłowe umiejscowienie czerpni i wyrzutni – czerpnia zbyt blisko wyrzutni, w strefie zadymionej lub osłoniętej (np. pod wiatą) powoduje zasysanie „zużytego” powietrza.
• Brak serwisu i czyszczenia filtrów – nawet poprawnie zaprojektowana instalacja po kilku miesiącach bez wymiany filtrów traci wydajność i podnosi zużycie energii.

Częsty obraz w praktyce to dom z rekuperacją, w którym inwestor po kilku tygodniach „przykręca” wydajność do minimum z obawy o rachunki. Tymczasem system projektuje się właśnie po to, aby pracował ciągle, z niewielkimi zmianami w zależności od pory dnia i roku.

Praktyczne wskazówki dla inwestora i wykonawcy

Nawet najlepsze normy i projekty nie zastąpią podstawowej świadomości osób, które prowadzą budowę i nadzorują ekipę. Kilka prostych zasad potrafi uchronić przed większością problemów.

Planowanie kolejności robót a szczelność przegrody

Kolejność prac w domu szkieletowym ma większe znaczenie niż w budynku murowanym. Chaotyczne przeskakiwanie między etapami kończy się zwykle podziurawioną paroizolacją i poszatkowaną izolacją.

Sprawdza się następująca sekwencja działań we wnętrzach:

1. montaż konstrukcji i wiatroizolacji,
2. układanie ocieplenia w ścianach i stropach,
3. montaż paroizolacji z pełnym uszczelnieniem zakładów i przebić,
4. instalacja rusztu instalacyjnego po stronie wewnętrznej,
5. prowadzenie instalacji w przestrzeni rusztu,
6. montaż okładzin wewnętrznych (płyty g-k, płyty drewnopochodne).

Im mniej osób ma dostęp do warstwy paroizolacji po jej ułożeniu, tym lepiej. Dobrym rozwiązaniem jest spisanie krótkiej „instrukcji użytkowania przegród” dla ekip instalacyjnych – gdzie wolno wiercić i ciąć, a gdzie absolutnie nie.

Dobór materiałów systemowych zamiast przypadkowych „zamienników”

Na etapie zakupów najszybciej pojawia się pokusa oszczędności. Zastąpienie markowej taśmy inną „podobną”, użycie nieznanej folii czy zamiana płyt izolacyjnych może jednak całkowicie zmienić zachowanie przegrody.

Dobrą praktyką jest:

• korzystanie z kompletnych systemów (paroizolacja + taśmy + manszety) jednego producenta,
• sprawdzanie deklaracji właściwości użytkowych, zwłaszcza wartości Sd dla folii i lambdy dla izolacji,
• zachowanie ciągłości dostaw – nie mieszanie materiałów o różnych parametrach w jednej przegrodzie bez przeliczenia przez projektanta.

Częsta sytuacja na budowie: inwestor kupuje dodatkową partię „podobnej” wełny, bo oryginalna nie jest dostępna. W narożnikach i nadprożach powstaje mieszanka o innych oporach dyfuzyjnych i gęstościach, co zmienia rozkład temperatur i wilgoci.

Kontrola jakości i dokumentacja fotograficzna

Dom szkieletowy po zakryciu płytami g-k nie pokazuje, jak został wykonany w środku. Dlatego tak ważna jest dokumentacja z etapu „surowego zamkniętego” i przed zamknięciem przegród.

Praktyczne elementy kontroli:

• wykonanie serii zdjęć każdej ściany przed zakryciem paroizolacji i po jej ułożeniu,
• oznaczanie na zdjęciach miejsc przebiegu instalacji – przydaje się przy późniejszych naprawach i remontach,
• prosty protokół odbioru warstw izolacyjnych i paroizolacyjnych, podpisany przez wykonawcę i kierownika budowy,
• opcjonalnie wstępny test szczelności przy ciśnieniu obniżonym, przed montażem okładzin wewnętrznych.

Taki zestaw materiałów bywa przydatny także w rozmowach z ubezpieczycielem czy biegłym, jeżeli po kilku latach pojawią się szkody wymagające oceny przyczyn.

Eksploatacja domu szkieletowego a wymagania techniczne

Spełnienie Warunków Technicznych na papierze nie gwarantuje jeszcze stabilnych warunków wewnętrznych. Użytkownik domu ma realny wpływ na to, czy przegrody będą pracować w założonym reżimie wilgotnościowo-temperaturowym.

Najistotniejsze zachowania z punktu widzenia przegród to:

• utrzymywanie sprawnej wentylacji – praca rekuperatora przez całą dobę, regularna wymiana filtrów, brak zasłaniania kratek i anemostatów meblami czy zasłonami,

Najczęściej zadawane pytania (FAQ)

Jakie są wymagania Warunków Technicznych dla izolacji cieplnej w domu szkieletowym?

Dom szkieletowy musi spełnić te same wartości współczynnika przenikania ciepła U, co budynki murowane. Dla ściany zewnętrznej ogrzewanej maksymalne U wynosi 0,20 W/(m²·K), dla dachu lub poddasza użytkowego 0,15 W/(m²·K), dla stropu nad nieogrzewaną piwnicą ok. 0,25 W/(m²·K), a dla podłogi na gruncie ok. 0,30 W/(m²·K) (w zależności od strefy).

WT określają również wymagania dla stolarki: okna pionowe powinny mieć maksymalne Uw 0,90 W/(m²·K), a drzwi zewnętrzne Ud 1,30 W/(m²·K). W technologii szkieletowej osiągnięcie tych parametrów jest na ogół łatwiejsze, ale kluczowe jest ograniczanie mostków termicznych w miejscach słupków, nadproży i połączeń z dachem oraz podłogą na gruncie.

Czy paroizolacja w domu szkieletowym jest obowiązkowa według przepisów?

W Warunkach Technicznych nie ma wprost zapisu „paroizolacja obowiązkowa”, ale istnieje ogólny wymóg takiego zaprojektowania i wykonania przegród, aby nie dochodziło do nadmiernego zawilgocenia i rozwoju pleśni. W praktyce oznacza to konieczność kontrolowania przepływu pary wodnej przez przegrodę, co w domach szkieletowych zazwyczaj realizuje się właśnie za pomocą paroizolacji i odpowiedniego doboru warstw.

Projekt musi wykazać, że:

• nie występuje nadmierna kondensacja pary wodnej w drewnie i ociepleniu,
• ewentualna kondensacja sezonowa może wyschnąć w okresie letnim,
• warstwy o dużym oporze dyfuzyjnym (np. folia paroizolacyjna, płyta OSB) są po właściwej stronie przegrody i w prawidłowej kolejności.

Te założenia powinny być udokumentowane obliczeniami cieplno-wilgotnościowymi lub zastosowaniem systemów z aprobatami technicznymi.

Jaka grubość ocieplenia ścian szkieletowych jest potrzebna, aby spełnić WT?

Aby uzyskać U ≤ 0,20 W/(m²·K) dla ściany zewnętrznej w domu szkieletowym, najczęściej stosuje się wypełnienie z wełny mineralnej w szkielecie o grubości 160–200 mm, uzupełnione dodatkową warstwą izolacji 50–60 mm w ruszcie instalacyjnym od strony wnętrza. Taki układ, przy prawidłowym wykonaniu, zwykle pozwala osiągnąć wymagane U z pewnym zapasem.

Przy zastosowaniu izolacji o lepszym współczynniku λ (np. płyt PIR/PUR) możliwe jest zmniejszenie całkowitej grubości przegrody przy zachowaniu tego samego U. W projekcie warto zakładać niewielki zapas izolacyjności, ponieważ rzeczywista wartość U będzie nieco gorsza od obliczeniowej ze względu na mostki termiczne i niedokładności wykonawcze.

Jakie materiały izolacyjne najlepiej sprawdzają się w domach szkieletowych pod kątem przepisów?

Najczęściej stosowanym materiałem jest wełna mineralna (szklana lub skalna). Łączy ona dobrą izolacyjność cieplną, elastyczność (dokładne wypełnienie między słupkami) z niepalnością, co ułatwia spełnienie wymagań przeciwpożarowych. Wymaga jednak skutecznej wiatroizolacji i ochrony przed zawilgoceniem.

Coraz częściej stosuje się także:

• wełnę drzewną – zapewnia dobrą izolacyjność, większą pojemność cieplną i paroprzepuszczalność, często łączona z „inteligentnymi” paroizolacjami,
• płyty PIR/PUR – o bardzo niskim λ, pozwalają zmniejszyć grubość przegrody przy wysokiej izolacyjności, zwykle jako dodatkowa warstwa od zewnątrz lub wewnątrz.

Dobierając materiał, trzeba uwzględnić nie tylko λ, ale również stabilność wymiarową, reakcję na ogień, paroprzepuszczalność i zdolność do buforowania wilgoci.

Jakie są wymagania dotyczące wentylacji w domu szkieletowym według WT?

Warunki Techniczne określają minimalne strumienie powietrza wentylacyjnego niezależnie od technologii budowy. W pomieszczeniach mieszkalnych należy zapewnić zwykle 20–30 m³/h świeżego powietrza na osobę, a dla kuchni, łazienek, WC, garderób i kotłowni wymagane są określone strumienie wywiewu zgodne z normami (m.in. PN-83/B-03430 z późniejszymi zmianami).

W domach szkieletowych, z uwagi na wysoką szczelność przegród i stolarki okiennej, wentylacja grawitacyjna często nie działa wystarczająco dobrze bez bardzo starannego projektu i wykonania. Dlatego najczęściej stosuje się wentylację mechaniczną z odzyskiem ciepła (rekuperację), która ułatwia spełnienie wymogów WT w zakresie wymiany powietrza i komfortu użytkowania.

Czy w domu szkieletowym można stosować wyłącznie wentylację grawitacyjną?

Przepisy nie zakazują stosowania wentylacji grawitacyjnej w domach szkieletowych, ale budynek musi spełnić wymagane strumienie powietrza przy rzeczywistych warunkach użytkowania. W bardzo szczelnych przegrodach i przy nowoczesnych oknach bez nawiewników zapewnienie stabilnego działania wentylacji grawitacyjnej bywa trudne.

Jeśli inwestor decyduje się na wentylację grawitacyjną, konieczne jest:

• zaprojektowanie odpowiedniej liczby i przekrojów kanałów wentylacyjnych,
• zapewnienie skutecznych nawiewników w oknach lub ścianach,
• uwzględnienie wpływu szczelności budynku i warunków pogodowych na ciąg kominowy.

W praktyce, aby ograniczyć ryzyko problemów z wilgocią i jakością powietrza, w domach szkieletowych częściej wybiera się wentylację mechaniczną z odzyskiem ciepła.

Jak udokumentować spełnienie wymagań dotyczących wilgoci w domu szkieletowym?

Spełnienie wymagań WT w zakresie ochrony przed zawilgoceniem dokumentuje się przede wszystkim obliczeniami cieplno-wilgotnościowymi przegród. Projektant powinien wykazać, że w trakcie eksploatacji nie dochodzi do nadmiernej kondensacji pary wodnej w warstwach drewnianych i izolacji oraz że ewentualna kondensacja sezonowa może wyschnąć w okresie letnim.

Alternatywnie można zastosować rozwiązania systemowe (np. kompletne systemy ścian od producentów), które posiadają krajowe lub europejskie aprobaty/oceny techniczne. W dokumentacji projektowej należy wtedy wskazać konkretne systemy i ich parametry, zgodne z wymaganiami Warunków Technicznych.

Co warto zapamiętać

• Dom szkieletowy podlega tym samym Warunkom Technicznym co dom murowany, ale jest znacznie bardziej wrażliwy na błędy w izolacji cieplnej, paroizolacji i wentylacji, co szybko prowadzi do zawilgocenia i uszkodzeń drewna.
• Kluczowe jest jednoczesne spełnienie trzech warunków: wymaganych współczynników U dla przegród, prawidłowo zaprojektowanej paroizolacji (kontrola dyfuzji pary wodnej) oraz skutecznej wymiany powietrza w całym budynku.
• W technologii szkieletowej łatwiej osiągnąć wymagane U (np. 0,20 W/(m²·K) dla ścian, 0,15 W/(m²·K) dla dachu), ale konieczne jest staranne ograniczanie mostków termicznych w miejscach słupków, nadproży i połączeń z innymi przegrodami.
• Choć przepisy nie nakazują wprost paroizolacji w domu szkieletowym, projekt musi wykazać brak nadmiernej kondensacji w przegrodach lub możliwość ich wyschnięcia, co w praktyce oznacza konieczność prawidłowego doboru i ułożenia warstw o wysokim oporze dyfuzyjnym.
• Wentylacja musi zapewniać wymagane strumienie powietrza (m.in. 20–30 m³/h na osobę), a przy bardzo szczelnych przegrodach szkieletowych najczęściej konieczna jest wentylacja mechaniczna z odzyskiem ciepła; sama wentylacja grawitacyjna bywa zawodna.
• Dobór izolacji cieplnej w szkielecie wpływa nie tylko na energooszczędność, ale i na bezpieczeństwo wilgotnościowe konstrukcji – zbyt cienka lub źle ułożona izolacja wychładza przegrodę i zwiększa ryzyko kondensacji pary wodnej.

Wpadnij też tutaj:

•

  Ocieplenie ścian szkieletowych: parozolacja,…

•

  Co to jest współczynnik przenikania ciepła i jak go…

•

  Wentylacja w domu drewnianym – mechaniczna czy grawitacyjna?

•

  Szkieletowe domy drewniane a tradycyjne domy…

•

  Drewno i para wodna – czy to się nie kłóci?

•

  Test izolacyjności cieplnej różnych konstrukcji drewnianych
